1.概述
LCDG-DDSY115單相電子式預付費電能表是菲格爾（天津）科技有限公司集多年的電能計量產品設計經驗，所推出的新一代插卡式、預付費、導軌安裝的微型單相電子式電能表。
該電能表采用LCD顯示，可顯示剩余電量、電壓、電流、有功功率、無功功率、波特率、校驗方式、繼電器狀態。具有預付費功能，內置磁保持繼電器，欠費或過流時可切斷線路供電。可用IC卡或遠程通訊的方式進行電費充值，欠費自動跳閘，充值后恢復供電，低電量提醒。具有過流保護功能，過流保護門限值可設定，過流跳閘，按鍵或通訊設置恢復供電。具有運行狀態指示燈，指示當前運行狀態。采用RS485通訊接口，支持Modbus-RTU、DL/T645-2007通訊協議，方便實現遠程抄表、充值、監測。
該電能表具有體積小、安裝方便等優點，且具有極高的精度和良好的EMC性能，符合國標GB/T17215中電子式電能表的相關技術要求。
2.產品規格
|
型號 |
名稱 |
等級 |
電壓輸入 |
電流輸入 |
脈沖常數（imp/kWh） |
|
LCDG-DDSY115 |
單相電子式預付費電能表 |
1級 |
220/380V |
60A |
1200 |
3.安裝與接線

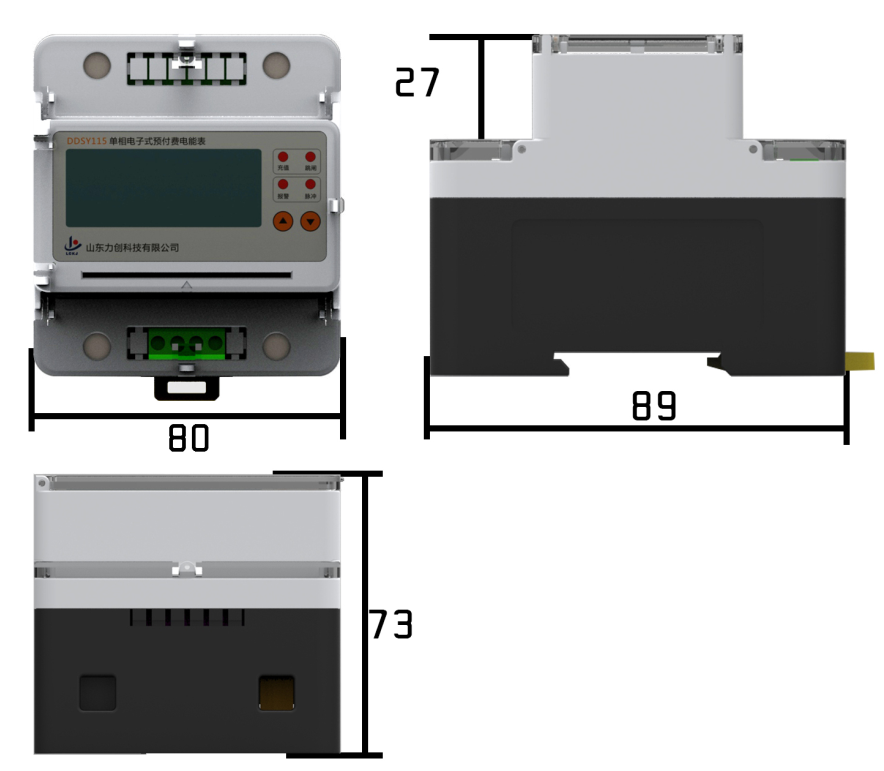

3.1 外形尺寸：單位
3.2 安裝方式

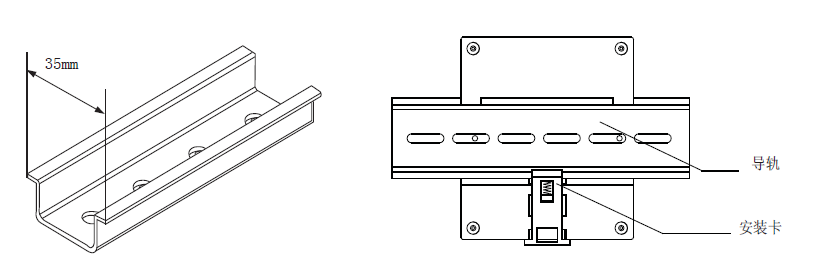

LCDG-DDSY115單相電子式預付費電能表采用35mm標準導軌式安裝方式，如下圖
3.3 接線方式:

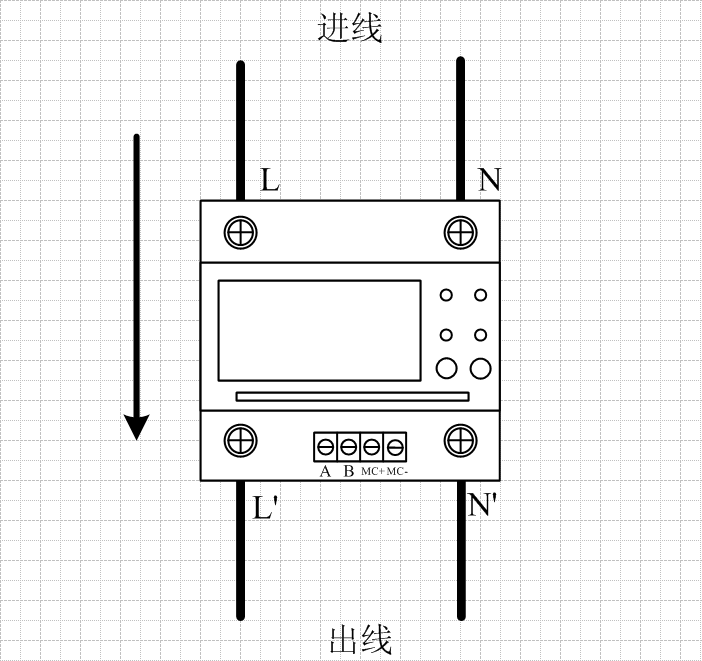

供電線路接線：電能表上方的“L”、“N”接線端子分別接進線的“火線”、“零線”，下方的“L'”為火線出線，“N'”為零線出線，其中“N”與“N'”在電表內部是直通的，可以只接一根也可兩根都接。
通訊接線：下方中間的“A”、“B”接線端子為RS485通訊接口，分別接RS485通訊線路的A、B線，“MC+”、“MC-”為檢表脈沖口，檢測電表精度時使用。
3.安裝與接線
3.1 外形尺寸：單位
3.2 安裝方式
LCDG-DDSY115單相電子式預付費電能表采用35mm標準導軌式安裝方式，如下圖
3.3 接線方式:
供電線路接線：電能表上方的“L”、“N”接線端子分別接進線的“火線”、“零線”，下方的“L'”為火線出線，“N'”為零線出線，其中“N”與“N'”在電表內部是直通的，可以只接一根也可兩根都接。
通訊接線：下方中間的“A”、“B”接線端子為RS485通訊接口，分別接RS485通訊線路的A、B線，“MC+”、“MC-”為檢表脈沖口，檢測電表精度時使用。
3.2 安裝方式
LCDG-DDSY115單相電子式預付費電能表采用35mm標準導軌式安裝方式，如下圖
3.3 接線方式:
供電線路接線：電能表上方的“L”、“N”接線端子分別接進線的“火線”、“零線”，下方的“L'”為火線出線，“N'”為零線出線，其中“N”與“N'”在電表內部是直通的，可以只接一根也可兩根都接。
通訊接線：下方中間的“A”、“B”接線端子為RS485通訊接口，分別接RS485通訊線路的A、B線，“MC+”、“MC-”為檢表脈沖口，檢測電表精度時使用。
